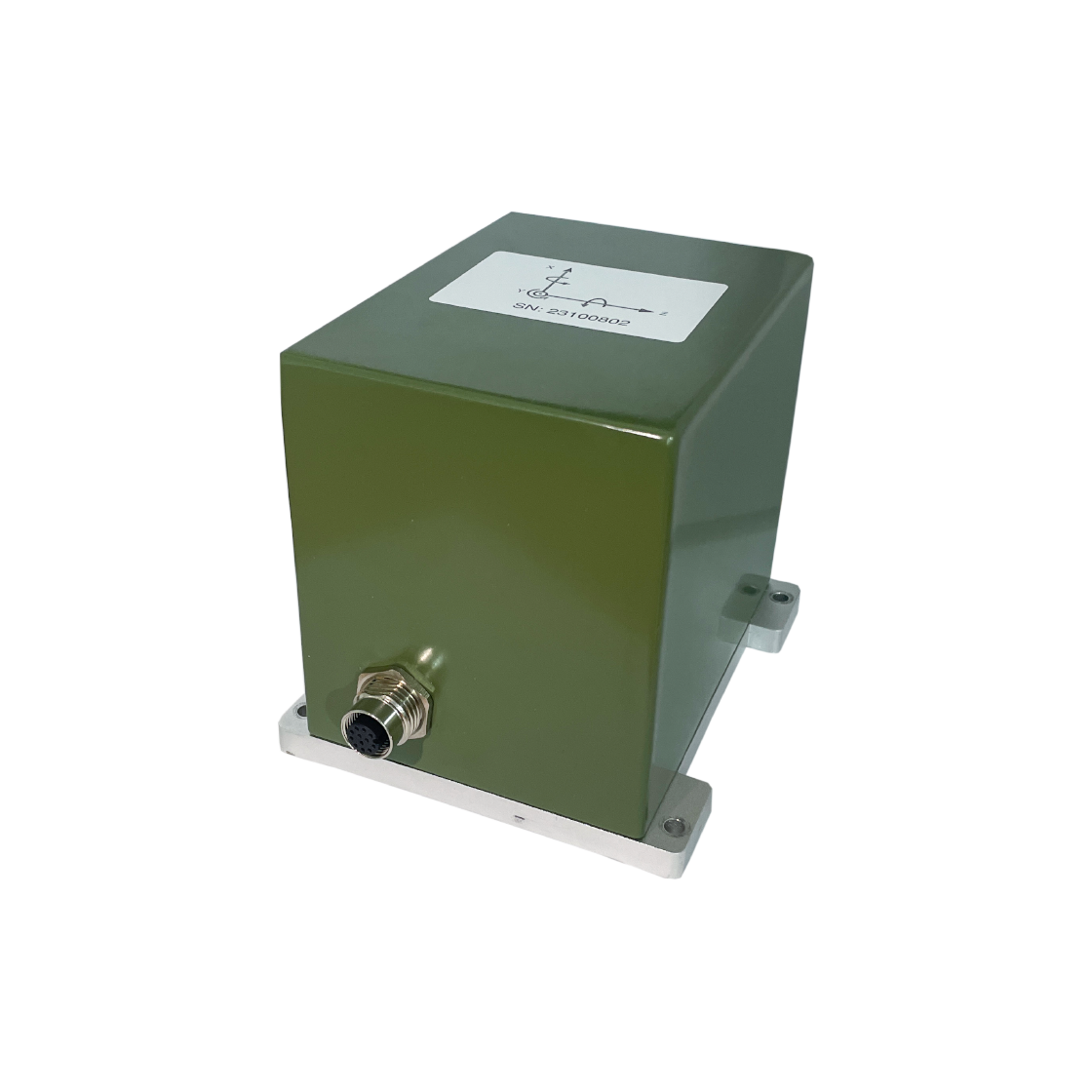

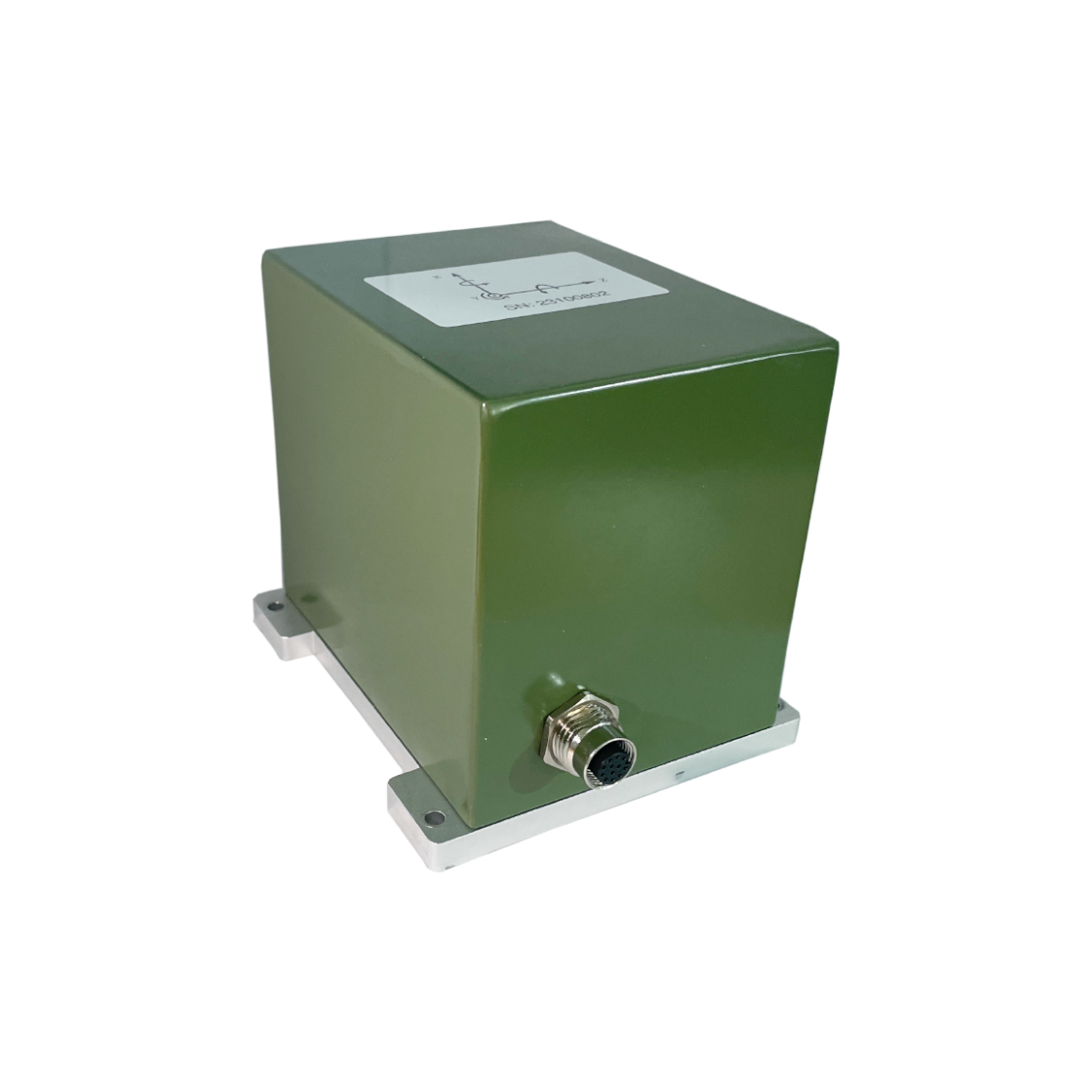

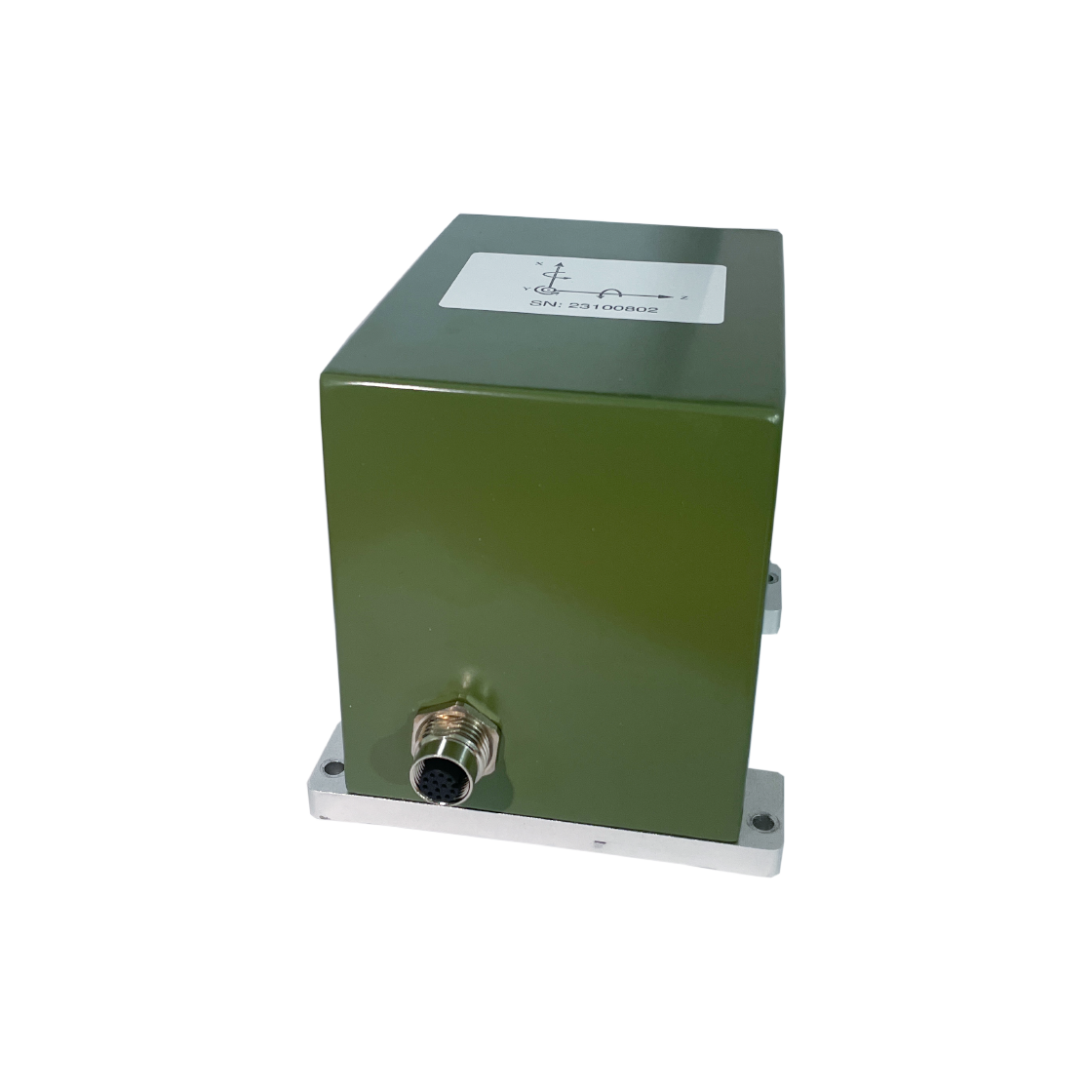

NFS-N系列光纖尋北儀由高精度光纖陀螺、三軸高精度加速度計、機械旋轉部件和控制解算電路構成。
通過加速度計敏感重力加速度信息,獲得自身的俯仰角、橫滾角信息。通過陀螺儀敏感地球自轉,結合自身水平姿態,解算出真北夾角。通過機械部件的旋轉,在對稱位置進行測量,可以抵消陀螺儀、加速度計的零位,借此提升尋北儀精度。光纖尋北儀具有快速啟動、尋北精度高的工作特性;廣泛應用于雷達天線初始對準系統、導彈方位基準系統,礦用定向,陀螺全站儀等。
| 項目 | 單位 | N001 | N003 | N005 |
|---|---|---|---|---|
| 尋北精度① | ° | ≤0.1 | ≤0.3 | ≤0.5 |
| 方位角分辨率 | ° | 0.01 | ||
| 姿態角精度 | ° | ≤0.01 | ≤0.01 | ≤0.01 |
| 姿態角范圍 | ° | ≤±15 | ||
| 啟動時間 | s | ≤10 | ||
| 尋北時間 | min | ≤3 | ||
| 供電范圍 | Vdc | +18~+36 | ||
| 最大功率 | W | ≤8(典型值) | ||
| 接口形式 |
/ |
RS422/RS232 | ||
| 工作溫度 | ℃ | -40~+65 | ||
| 存儲溫度 | ℃ | -50~+80 | ||
| 重量 | kg | 1.1 | ||
| 尺寸 | mm | 117×104×108.2 | ||
| 外殼材料 | / | 鋁合金 | ||
注釋:
①Secant Latitude=1/cosine(latitude)
